Ozi Explorer - Αποστολή και λήψη δεδομένων στο/από το GPS

Δημοσίευση από niki_kar » Παρ 23 Απρ 2010, 22:08

Βασικές ρυθμίσεις του ozi explorer

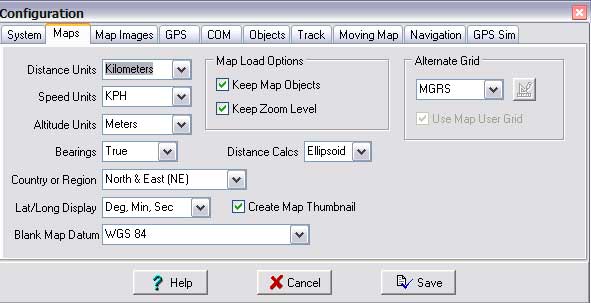

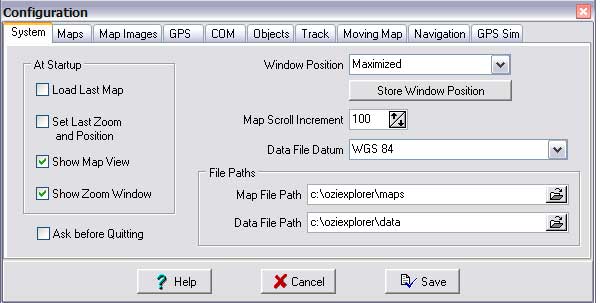

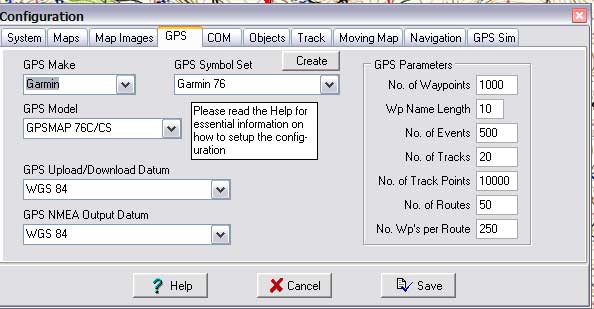

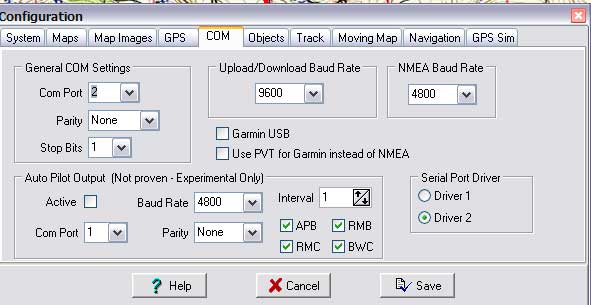

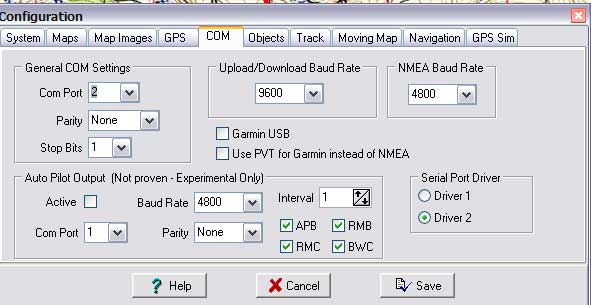

Μεταβαίνουμε στον πίνακα Configuration από το μενού File – Configuration. Κάνουμε τις ρυθμίσεις που απαιτούνται και που ανταποκρίνονται στη χρήση που επιθυμούμε. Κάποιες ενδεικτικές ρυθμίσεις φαίνονται στις εικόνες.
Για να μπορέσουμε να χρησιμοποιήσουμε το ozi explorer χρειάζεται να του φορτώσουμε έναν χάρτη. Το ozi χρησιμοποιεί «ζευγάρια» αρχείων χαρτών. Έχουμε ένα αρχείο .map και ένα .jpg (ή .bmp ή .png). Και τα δύο αυτά αρχεία είναι προαπαιτούμενα και απαραίτητα για να μπορέσουμε να χρησιμοποιήσουμε το πρόγραμμα. Επίσης, καλό είναι να έχουν το ίδιο όνομα. Επιπλέον χρήσιμες πληροφορίες για το πώς καλιμπράρουμε δικούς μας χάρτες στο ozi μπορούμε να βρούμε σε αυτό το pdf. Ένας άλλος τρόπος είναι να δημιουργήσουμε έναν χάρτη με το MOBAC.
Αξίζει να σημειωθεί πως μπορούμε να χρησιμοποιήσουμε και τον παγκόσμιο χάρτη που διαθέτει εξ’ ορισμού το ozi, απλά σε αυτόν τον χάρτη δεν έχουμε μεγάλη λεπτομέρεια.

Αποστολή δεδομένων

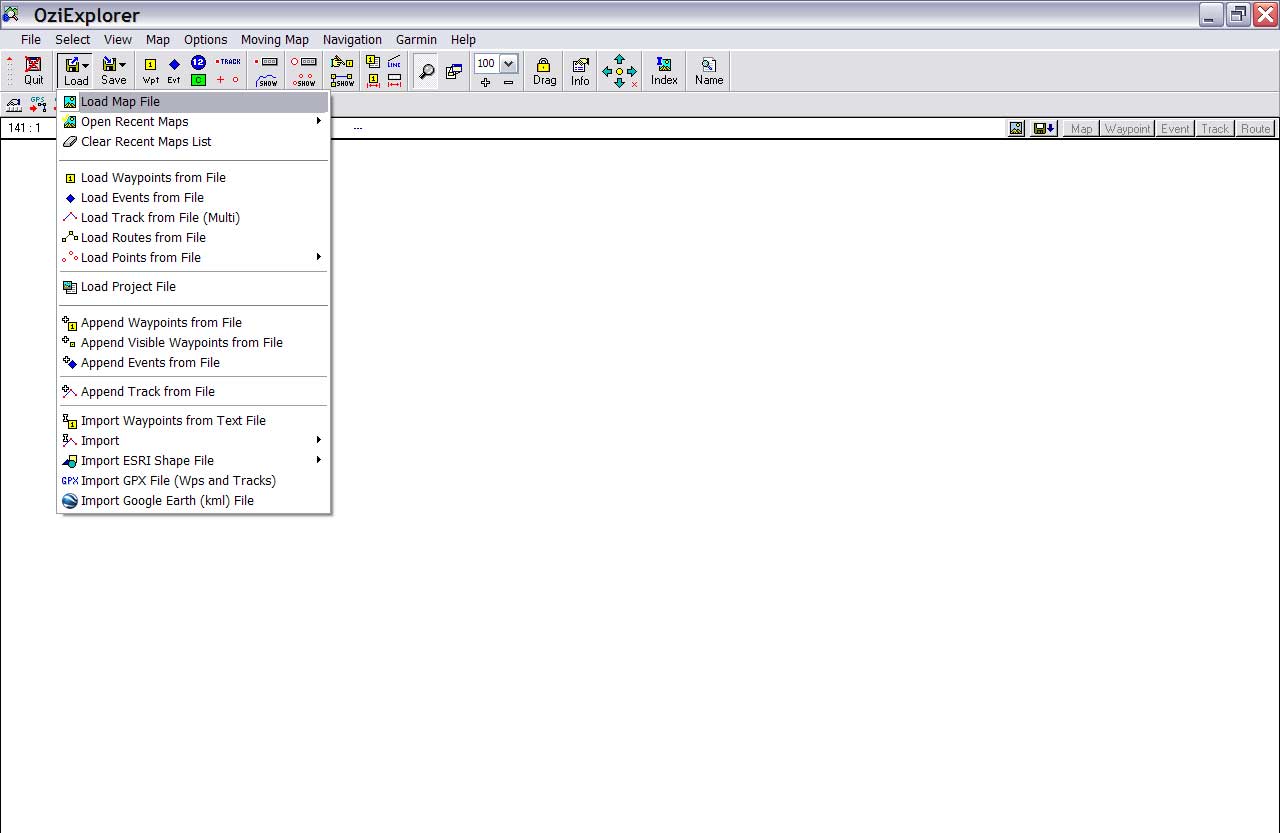

Από το μενού επιλέγουμε Load – Load Map File
Επιλέγουμε το αρχείο .map και φορτώνεται ο χάρτης. Καλό είναι τα αρχεία .map και .jpg να βρίσκονται στον ίδιο φάκελο. Συνήθως τοποθετούνται στο: C:\OziExplorer\Maps

Από το Hellaspath.gr έχουμε αποθηκεύσει τα αρχεία .wpt και .plt στον υπολογιστή μας.

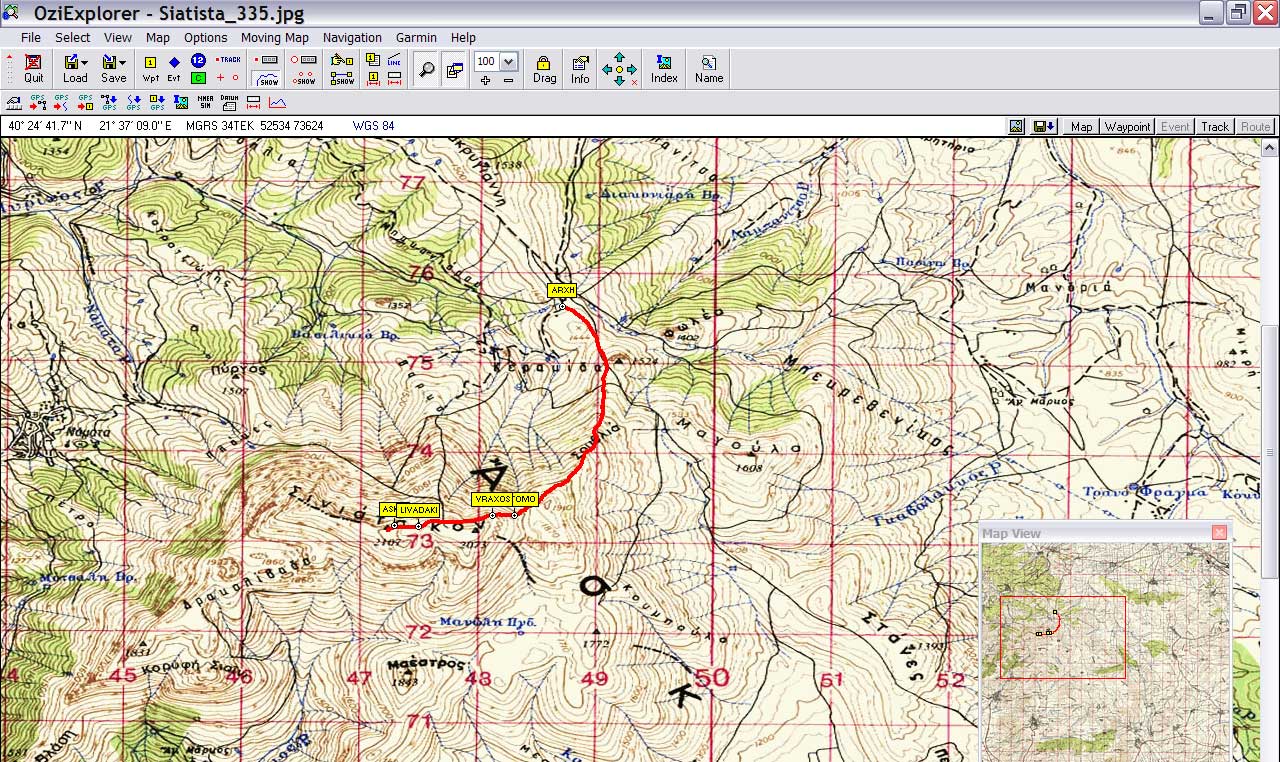

Για να φορτώσουμε τα αρχεία αυτά πάνω στον χάρτη επιλέγουμε από το μενού Load – Load Waypoints from File και Load – Load Track from File αντίστοιχα και τα στοιχεία αυτά εμφανίζονται πάνω στον χάρτη.

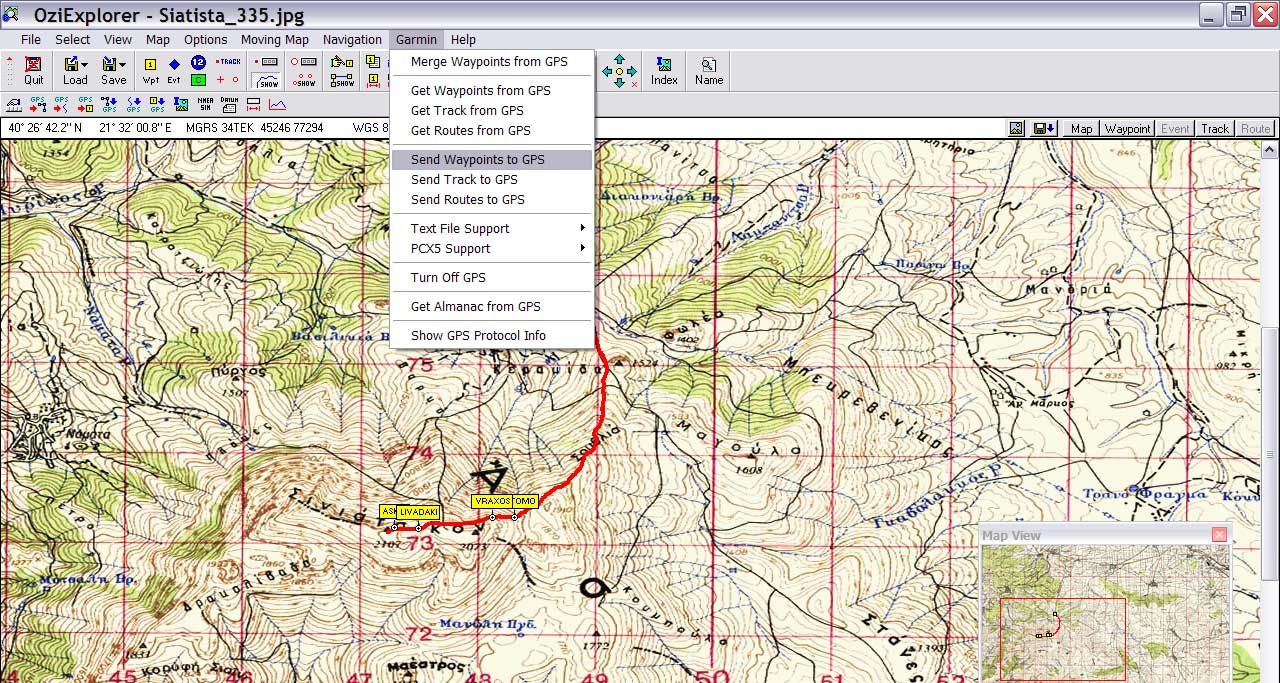

Για να στείλουμε τα δεδομένα αυτά στο gps μας, επιλέγουμε: Garmin – Send waypoints to GPS για να στείλουμε τα waypoints
και Garmin – Send track to GPS για να στείλουμε το track. Στο επόμενο παραθυράκι που εμφανίζει, επιλέγουμε ACTIVE LOG
Συνημμένα
OziEL.pdf
(584.78 KiB) Μεταφορτώθηκε 105 φορές

Άβαταρ μέλους
niki_kar
Διαχειριστής
Δημοσιεύσεις: 707
Εγγραφή: Πέμ 07 Ιαν 2010, 08:50
Τοποθεσία: Έδεσσα
Επικοινωνία:

Re: Ozi Explorer - Αποστολή και λήψη δεδομένων στο/από το GP

Δημοσίευση από niki_kar » Παρ 23 Απρ 2010, 22:36

Λήψη δεδομένων από το gps
Για να στείλουμε τα δεδομένα από το gps στον υπολογιστή μας, συνδέουμε το gps, ανοίγουμε το ozi explorer και φορτώνουμε τον χάρτη. Εν συνεχεία, επιλέγουμε από το οριζόντιο μενού Garmin – Get Waypoints from GPS και Garmin – Get Track from GPS. Τα δεδομένα πλέον αποτυπώνονται πάνω στον χάρτη που έχουμε φορτώσει και μπορούμε να τα αποθηκεύσουμε με τις εντολές Save – Save waypoints to file και Save – Save track to file.
Διόρθωση waypoints

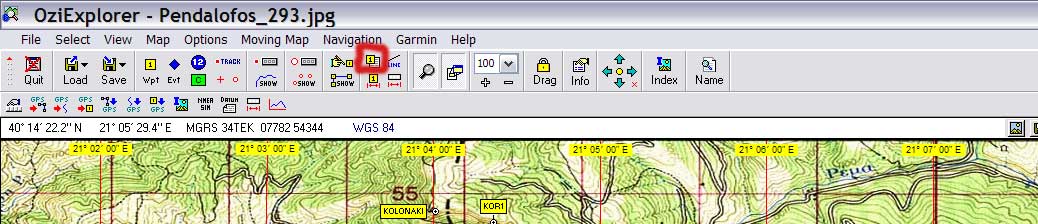

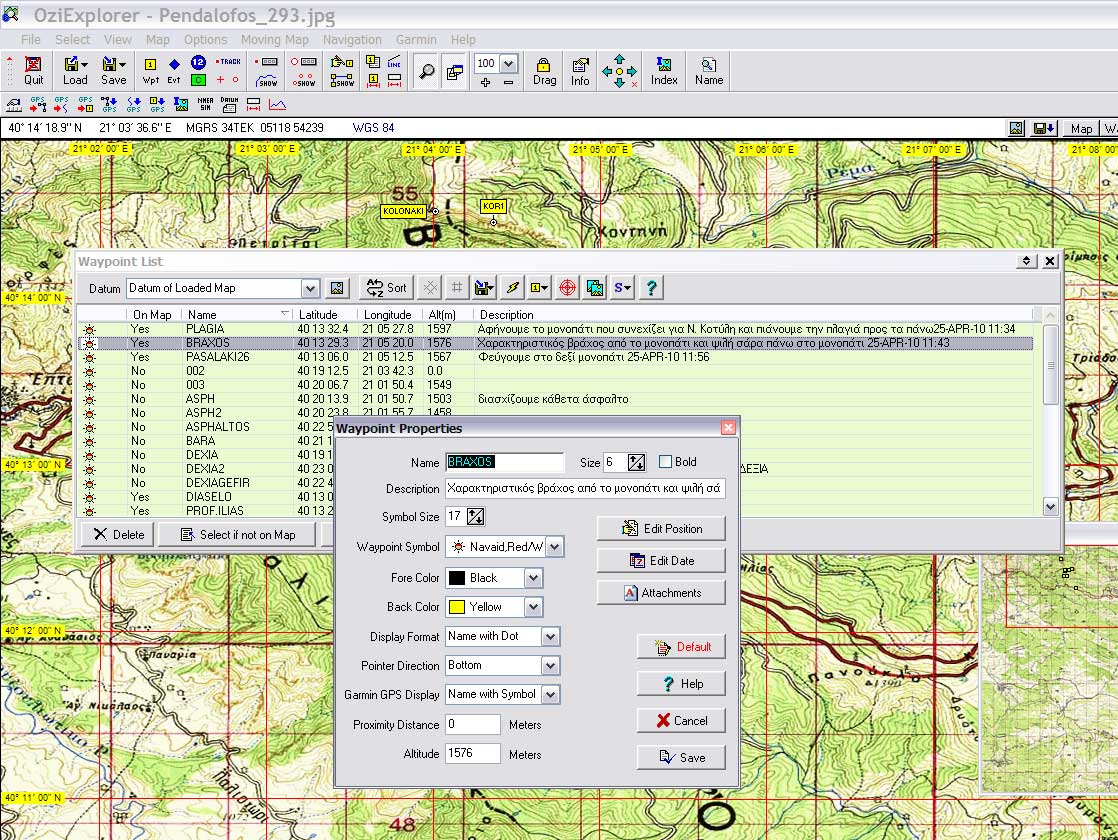

Για να διορθώσουμε τα waypoints, πατάμε το κουμπάκι Show the waypoint list
και αμέσως μας ανοίγει η λίστα με τα waypoints. Με διπλό κλικ πάνω σε ένα waypoint ανοίγει ο editor του waypoint όπου μπορούμε να αλλάξουμε το όνομα του, να προσθέσουμε μια περιγραφή για αυτό κλπ.
Διόρθωση track

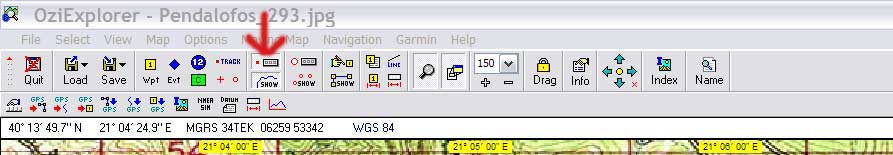

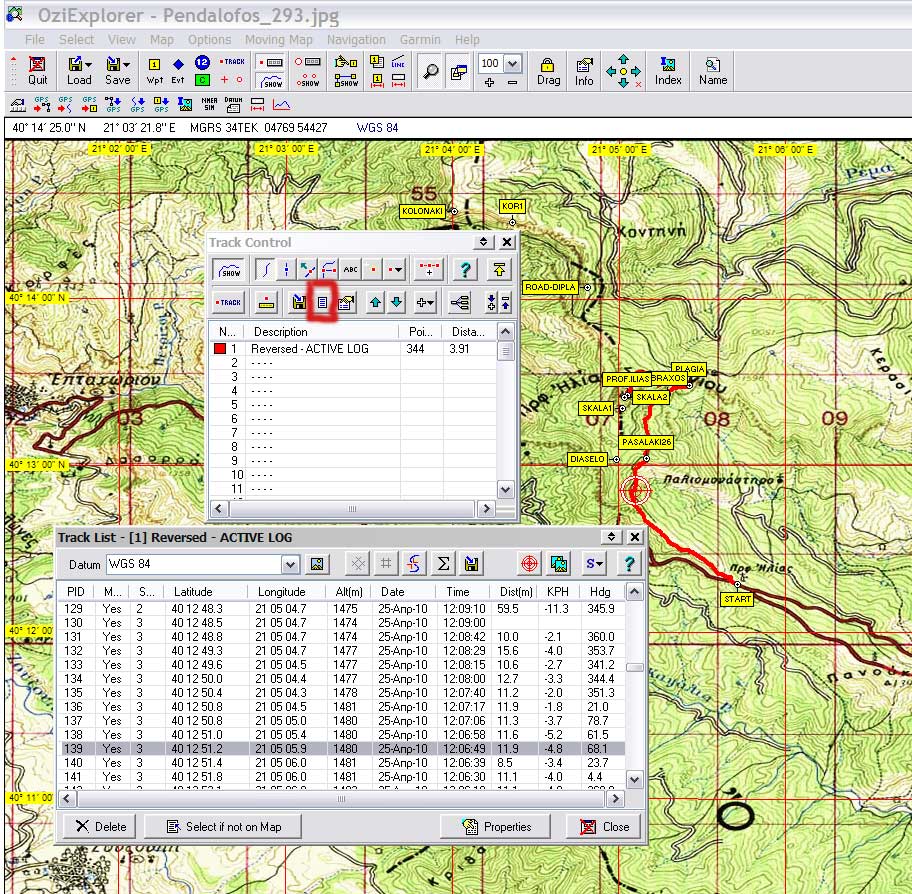

Για να διορθώσουμε το track, πατάμε το κουμπάκι Show/Hide Track Control
και αμέσως ανοίγει ένα νέο παραθυράκι το Track Control. Πατώντας στο παραθυράκι του track control το Show track list ανοίγει ένα νέο παραθυράκι το Track List από το οποίο έχουμε πλήρη έλεγχο των trackpoints του track μας
Έτσι μπορούμε να διαγράψουμε τα άκυρα σημεία.

Φιλτράρισμα track

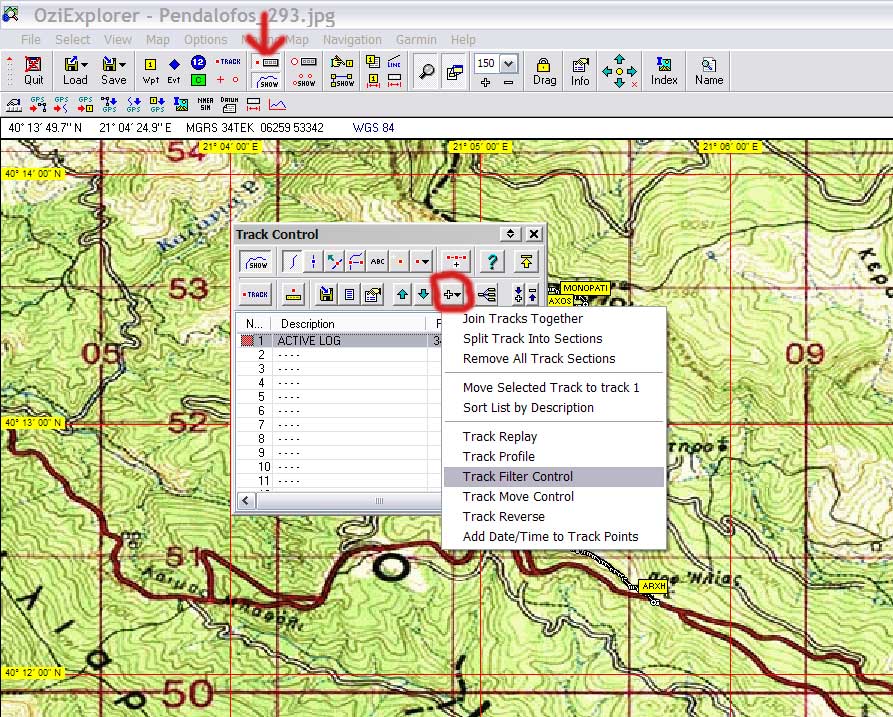

Αφού ολοκληρώσουμε τον έλεγχο αυτό κλείνουμε το παράθυρο Track List και, τέλος, φιλτράρουμε το track με Index 1 για να σβήσει αυτόματα τα διπλά σημεία. Αυτό γίνεται πατώντας στο παραθυράκι Track Control το κουμπάκι More Options

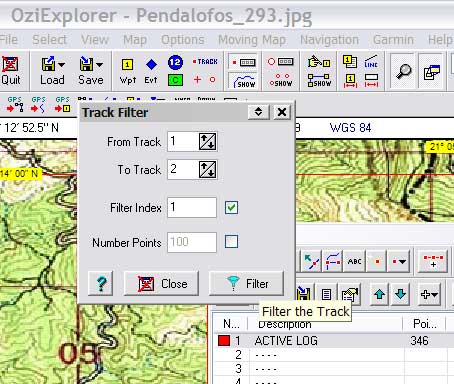

και από το μενού που θα ανοίξει επιλέγουμε Track Filter Control. Εμφανίζεται το παραθυράκι Track Filter όπου γράφουμε δίπλα στο Filter Index τον αριθμό 1 και πατάμε το κουμπάκι Filter και εν συνεχεία Close
Παρατηρούμε πως στο description του Track control έχει προστεθεί ένα νέο track xxx-filtered. Ανεβάζουμε το track αυτό να έρθει πρώτο στη λίστα με τα κουμπάκια βελάκια του track control και αποθηκεύουμε κατά τα γνωστά. Είμαστε έτοιμοι :)

Σημείωση:
Είναι πολύ σημαντικό να μην αποθηκεύουμε το Track που καταγράφουμε πάνω στο gps, αλλά να αφήνουμε αυτούσιο το active log και να τo περνάμε στον υπολογιστή αυτούσιο. Διαφορετικά, χάνεται σημαντική πληροφορία της διαδρομής επειδή όταν αποθηκεύει το gps μειώνει τα trackpoints του track και έτσι δεν έχουμε πιστή καταγραφή της πορείας.

Άβαταρ μέλους
pankan
Δημοσιεύσεις: 783
Εγγραφή: Τρί 02 Μαρ 2010, 14:31
Τοποθεσία: Αμφιθέα

Re: Ozi Explorer - Αποστολή και λήψη δεδομένων στο/από το GP

Δημοσίευση από pankan » Τρί 04 Ιουν 2013, 13:17

niki_kar έγραψε:Αποστολή δεδομένων
... Για να στείλουμε τα δεδομένα αυτά στο gps μας, επιλέγουμε: ... Garmin – Send track to GPS για να στείλουμε το track. Στο επόμενο παραθυράκι που εμφανίζει, επιλέγουμε ACTIVE LOG
Επειδή συνήθως όταν πάμε σε ένα μέρος φορτώνουμε περισσότερες από μία διαδρομές, δεν μπορούμε να τις σώσουμε στο Active Log που είναι ένα. Επιλέγουμε λοιπόν SAVED TRACK και δίνουμε το όνομα με το οποίο θέλουμε να σωθεί το track στη συσκευή μας.
Σε αυτή τη περίπτωση προσέχουμε βέβαια τον αριθμό των trackpoints που έχει η διαδρομή γιατί πολλά gps δεν δέχονται περισσότερα από 500 trackpoints σε ένα saved track. Θα πρέπει, για να ξεπεράσουμε το πρόβλημα, είτε να σπάσουμε τη διαδρομή είτε να τη φιλτράρουμε.
